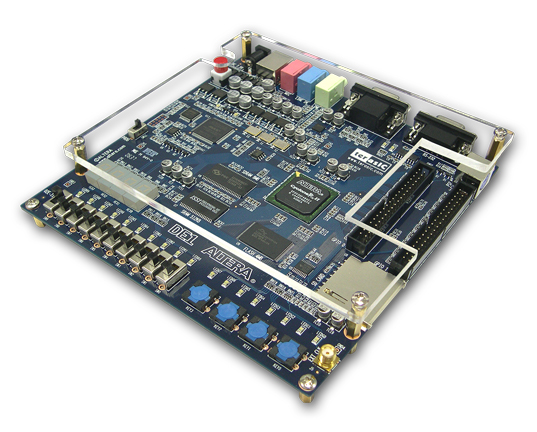

	Altera DE1 多媒體平台是學習數位邏輯設計、計算機組織、嵌入式和 FPGA 應用最理想的工具，藉由此開發平台多樣豐富的產品功能，例如硬體設備和 CAD 工具 ( 計算機輔助設計工具 )，可讓教授和學生完成全方位的專案設計，以及複雜的數位系統設計，非常適合於大專院校的教學研究與專題製作。此平台完整的補充教材，包括現成的實驗課教材和各種說明範例，讓學生在基礎和進階課程上都得心應手。

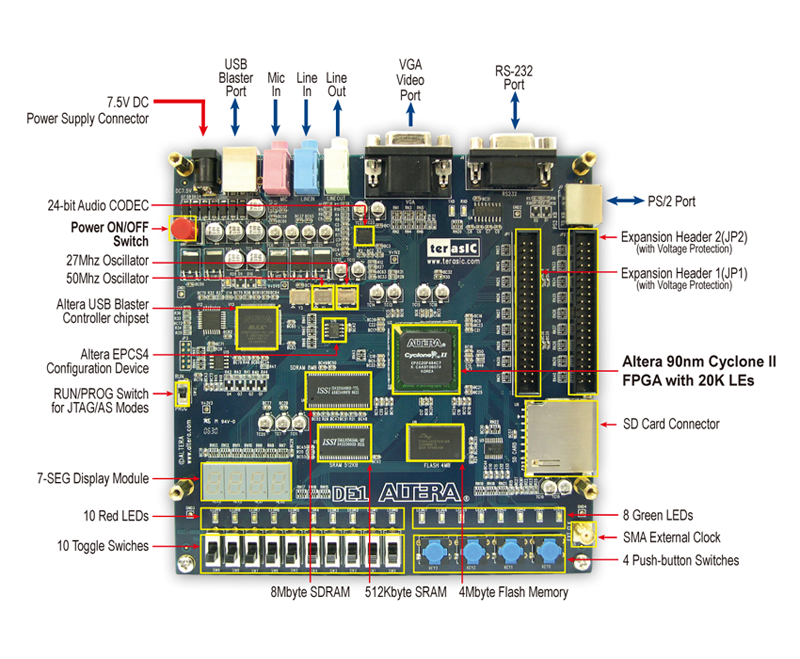

FPGA

	Altera Cylcone II EP2C20F484C7 FPGA ( 含有 20,000 邏輯單元 )
	Altera 串列組成元件 ( EPCS4 )

I/O Devices

	2 個 40-pin 擴充接頭，共有 72 I/O 腳位可應用
	內建 Altera 的 USB Blaster 電路：提供 JTAG 與 AS 的燒錄模式
	串列傳輸埠 ( Serial Ports )：RS-232 收發器 ( DB-9 Pin 接頭 )
	VGA 輸出( 4096 色 )
	PS/2 連接器：可接 PS2 滑鼠或 PS2 鍵盤
	音訊編解碼器 ( Audio CODEC ) : 24 位元 CD 品質立體音輸入 ( Line In )、輸出 ( Line Out ) 及麥克風輸入( MIC In )

Memory

	8 MByte 同步動態隨機記憶體 ( SDRAM )
	4 MByte 快閃記憶體 ( Flash )
	512Kbyte 靜態記體 ( SRAM )
	SD 卡插槽

Other Devices

	4 個按鈕開關
	10 個 ( DPDT ) 開關
	8 個綠色高亮度 LED
	10 個紅色高亮度 LED
	4 個七段顯示器
	1 個外部時脈輸入口：SMA 接頭
	2 個內部時脈來源：27Mhz 和 50Mhz CMOS 晶體振盪

Altera DE1 打破以往 FPGA 教育開發平台供應商的模式，除了 DE1 平台套件附有的硬體和軟體外，教授和學生還可輕易獲得以提供資源為導向的補充教材，完整的實驗範例非常適合於大學的計算機概論、程式語言等基礎課程授課。此套件配有 Altera Quartus II 網路版 Version 7.0 和 Nios II Embedded Processor ( 嵌入式處理器 )。

	英屬哥倫比亞大學 – 電子學: NIOS II 課程 2007 EECE 259
	http://courses.ece.ubc.ca/259/
	美國紐約 Clarkson 大學 - 進階數位晶片設計 2007 EE365
	http://people.clarkson.edu/~khondker/ee365_f2007.html

	Altera DE1入門介紹
	Altera DE1 使用手冊
	Altera DE1 SD卡音樂播放器
	Altera DE1 音樂合成原始碼

此多媒體平台可應用於各種設計專題上，Altear DE1 提供了電子琴、卡拉 OK 機和 SD 卡音樂播放器等範例。

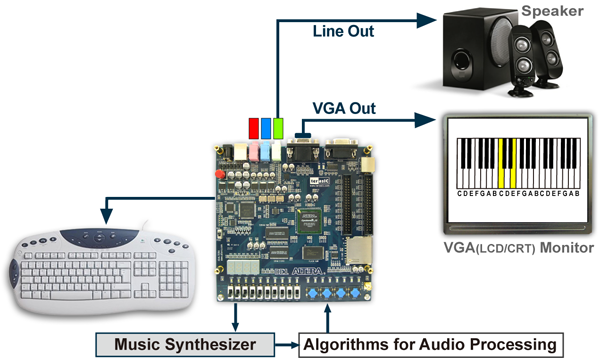

IElectronic Keyboard

	CD quality 24-bit audio
	VGA monitor
	Ideal platform for audio processing applications
	All software driver source code for Nios II included

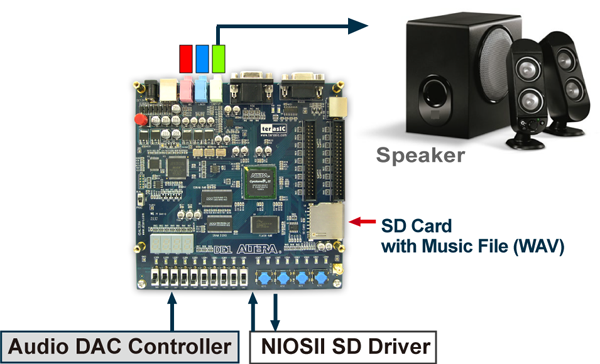

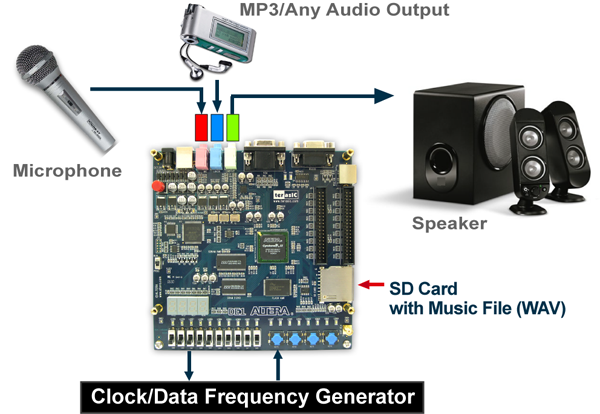

Karaoke Machine and SD Music Player

	CD quality 24-bit audio
	Ideal platform for audio applications
	All software driver source code for Nios II included
