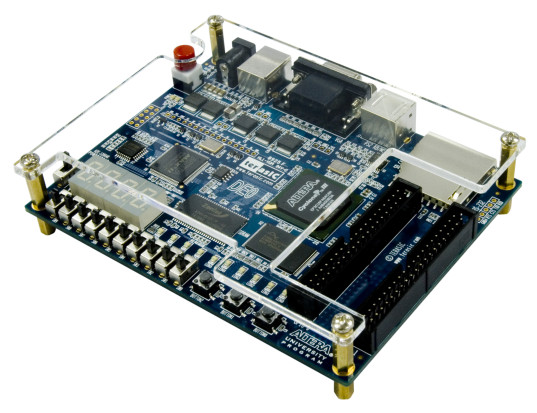

Alter DE0多媒体开发平台是一套轻薄型的开发板,但必要的开发工具、参考设计和相关配件均一应俱全,相当简单、容易上手,非常适合初学者用来学习FPGA逻辑设计与计算机架构。DE0搭载了Altera Cyclone III 系列中的EP3C16 FPGA,可提供15,408 Les(逻辑单元)以及346 I/O,此外,DE0开发板还搭配了丰富的周边装置,可适用于大学或专科学校的教学课程,并足够开发复杂的数位系统。

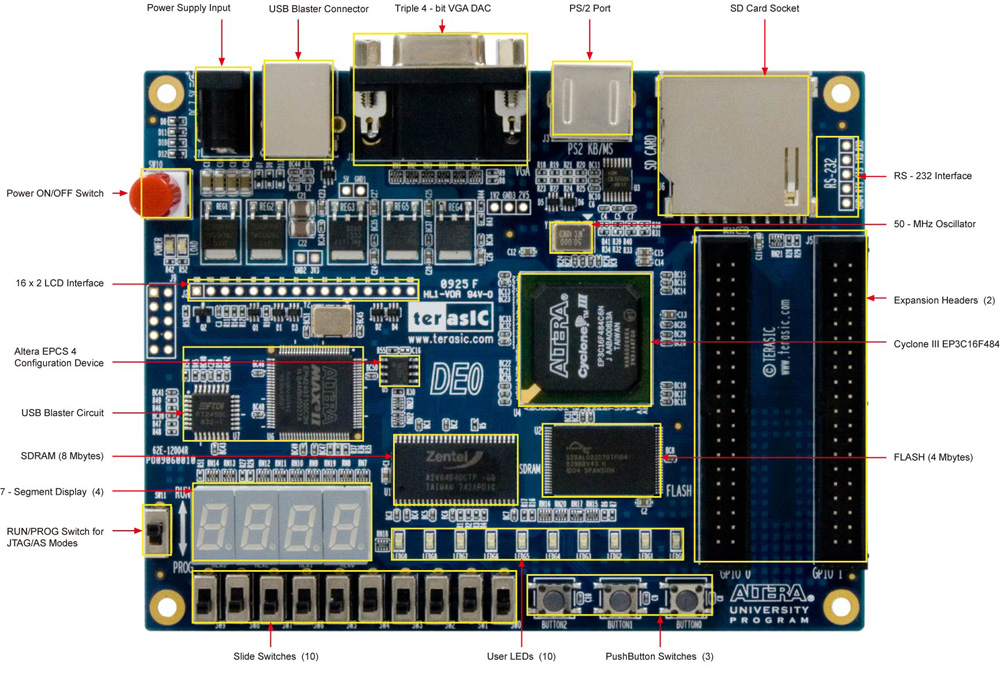

FPGA
Altera Cyclone III 3C16 FPGA (含有15,408 逻辑单元)
內建56 个M9K 记忆体模块,56 个乘法器
504K RAM bits,4 PLLs,346 I/O 脚,484-ball FPGA
I/O Devices
2个40-pin扩充接头,共有 72 I/O 脚位可应用
内建 Altera 的 USB Blaster 电路:使用于FPAG 程式下载或控制
串列传输埠 (Serial Ports):RS-232讯号接脚,用于40-pin 扩充槽的排线可利用 IDE 硬碟专用的40-pin 排线
