CN328

基于FPGA的手术导航定位系统

Advisor

Name:	许忠信

Members

No.	Name	English Name
1	杨炼	Yang Lian
2	沈逸潇	Shen Yixiao
3	赵广杰	Zhao Guangjie

Project Paper

1. 设计概述 (Preliminary Paper)

设计意图

本项目计划以CycloneII FPGA为核心，设计一套基于双摄像头的特征物体定位系统。通过双摄像头从不同角度拍摄特征物体，分析得到的图像，计算出物体的空间位置。

双视定位是一项应用前景广阔的技术，在机器视觉、医疗辅助等方面都有直接的应用。例如，微创手术是一种对患者伤害比较小的新型手术，已经称为手术发展的必然趋势。而由于创口极小，手术医生无法看到手术刀在患者体内的位置。如何准确定位手术到的位置是微创手术首先需要解决的问题，也是最为重要的问题。利用双视定位技术，对手术刀上安装的若干特征点进行空间位置的计算，就可以进一步计算出刀体的位置。

国外已经出现了利用双视定位原理的手术导航定位系统，但是价格昂贵，结构复杂。图1为研究人员手持光杆模拟人体头部进行手术的实验装置，其中光杆模拟手术刀，其原理是利用双摄像头追踪手术刀体外部分的标识点（图2）实时计算出手术刀尖的三维坐标，从而提高微创手术的准确性和成功率。

本项目以医疗手术训练及微创手术辅助定位为背景，以ALTERA DE2-70开发板为基础，设计基于双摄像头的三维空间物体定位系统。本系统可以作为各类双视定位系统的开发平台，对各种双视算法进行验证与调试。经过进一步开发，将特征点安装到微创手术刀上，作为医疗手术训练或手术辅助的双视定位系统。

另外，本系统作为通用的双视定位平台，经上位机功能开发，可用于各类定位系统。例如，运用在工厂中作为双视监控系统，用于监控物体的空间位置，乃至对人员进行定位。还可用于新型互动式游戏平台，作为操作输入的方式，提供玩家的空间位置信息。

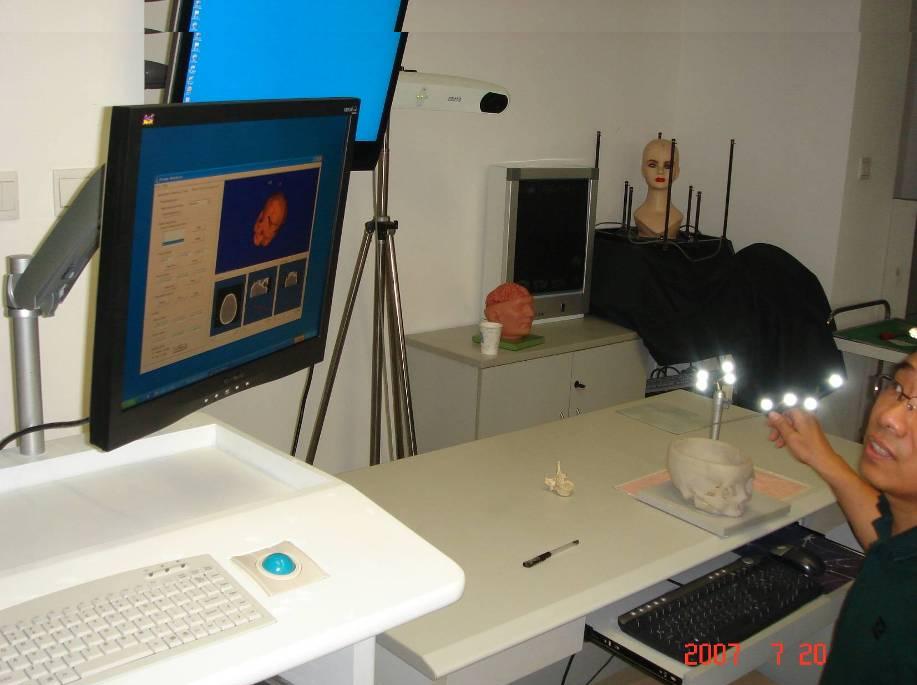

图1 国外手术导航系统

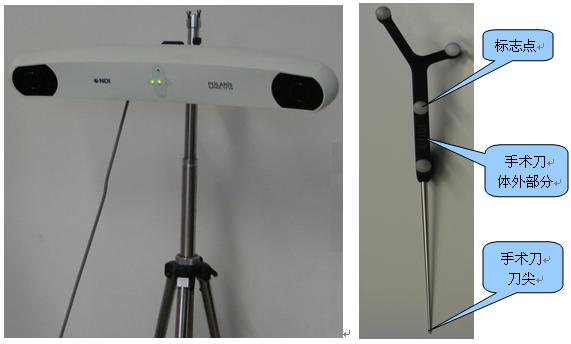

图2  手术导航系统中的双摄像头（左）和模拟手术刀（右）

适用范围

本系统可作为各类双视定位系统的开发工具，对双视算法进行研究与优化。在确定双视算法后，可作为手术安全辅助系统，应用于各医科学校的手术教学和训练中。为医科学生或者手术医生提供直观的位置参数。该系统造价低廉，结构简单，且允许后期进一步调整和设置。

选用FPGA器件的原因

我们选用了Altera DE2-70作为开发平台。其FPGA核心为数量高达70,000个逻辑单元的Altera Cyclone II 2C70。平台上具有大容量的内存组件，丰富的多媒体、储存及网络等应用接口，可以进行深入的功能开发。同时，对于此开发平台，Altera提供了大量的教材和各种说明范例。非常便于开发。

考虑到本系统会使用到很多算法。其中有些算法的软件实现方法很容易实现，但是用硬件方法设计起来就有相当的难度。Altera提供的NiosⅡ软核系统可以根据我们的要求定制处理器，完成算法的软件实现。在FPGA内部可以实现多个处理器内核，通过将多个Nios Ⅱ内核集成到单个器件内，可以提高效率。



(Revision: 4 / 2008-09-14 21:09:30)

2. 功能描述 (Final Project Paper)

本设计采用DE2-70多媒体开发平台，设计实现了双视定位系统，基本完成了双视定位功能。

系统通过双摄像头从不同角度拍摄的图像。对于摄像头滤得红外光后的图像，多标识点捕获模块通过DSP算法自动检测出三个特征标识点(红外LED)的坐标，

得到每个摄像头3个特征点坐标后，进入标识点配对计算，即分析标识点相对位置以及几何关系，将同一实际光源通过不同摄像头所得到的两个坐标配对。

配对完成后，采用设定的双目视觉定位算法，计算得到特征标识点在空间中的坐标。

将计算好的特征点的空间坐标数据通过USB接口传输到PC机上，并在上位机程序中做出物体空间位置的演示。

本设计在NiosII程序中提供了双视算法c语言函数接口，可以用于双视算法的验证与调试。



(Draft / 2008-09-14 21:05:29)

3. 性能参数 (Final Project Paper)

1、系统的性能参数：

处理能力

多标识点捕获模块数据输出频率：60Hz

光点配对数据输出频率：50Hz

预置双视定位算法，空间坐标数据输出频率：40Hz

VGA显示大小：640×480

自制摄像头参数

CMOS传感器尺寸3.68mm(H)x2.98mm(V),对角线4.48mm,

像素640HX480V(VGA),像素尺寸5.6umx5.6um,

以完全分辨率进行停格影像撷取时的速率为60fps

感光芯片采用MT9V022：

l  片内有分辨率为10位的ADC,

l  动态范围60dB,信噪比最大为45dB,

l  工作电压2.8V+/-0.25V,工作功耗在2.8V 12MHz的15fps小于80mW,

l  工作温度-20度到60度

2、系统资源利用情况

硬件资源利用情况如图3所示。

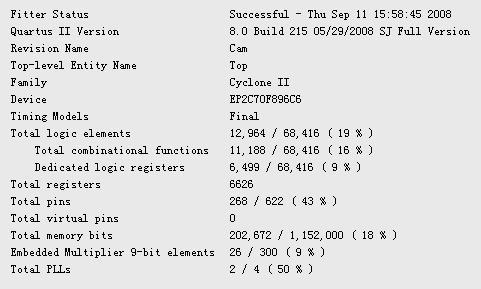

图3 工程编译后占用的硬件资源情况

其他部分：

l  VGA接口

l  USB接口

l  选择开关

SOPC系统组件如图4所示。

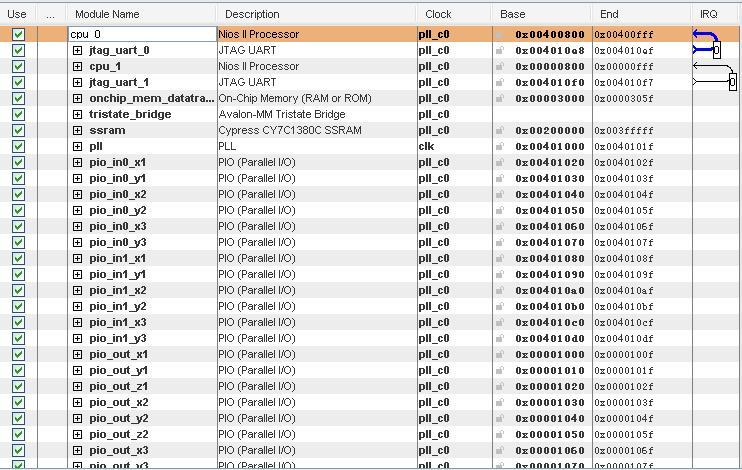

图4  SOPC系统组件列表

3、NiosII软核处理器在设计中的功能

本系统中，使用了两颗NiosII软核处理器。标识点配对、双视定位算法这两项复杂的数学运算分别在NiosII中实现，从而避免了复杂的逻辑设计，大大减少了设计的时间。

计算采用双核运算的方式进行，一个CPU用于读取数据，进行标识点配对计算，将结果存储到RAM中；同时，另一个CPU从RAM中读出标识点配对的计算结果，并进行双视定位计算，得出特征点的空间位置。从而大大提高了系统的运行速度与数据吞吐能力。

NiosII软核处理器占用资源少，可以说是性价比很高的运算资源。

开发方面，我们在使用中深切地体会到了Altera SOPC Builder开发软件功能之强大，同时使用上又非常简单，使我们在很短的时间内就建立了可靠实用的双核运算系统。

同时，在标识点配对的计算中，我们使用了NiosII提供的自定义指令功能，通过逻辑模块对运算进行加速，进一步提高了计算能力。



(Draft / 2008-09-14 21:16:25)

4. 设计结构 (Preliminary Paper)

硬件总体结构如图5所示，共分为三部分，SOPC结构如图6所示，CMOS多标识点捕获模块如图7所示，USB输出模块如图8所示。

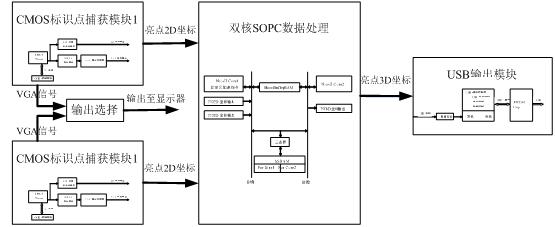

图5   双摄像头定位系统硬件总体结构

CMOS摄像头采集的数据经过FPGA处理，由VGA显示，用于实时监控。

FPGA得到每个摄像头3个特征点坐标后，计算得到特征标识点在空间中的三维坐标，将空间坐标数据通过USB接口传输到PC机上，在上位机程序中显示物体空间位置及坐标值。

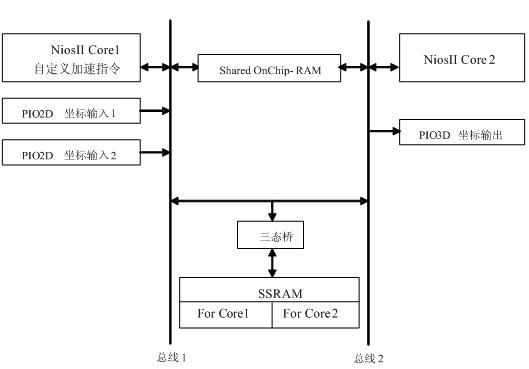

图6   硬件结构1 —— SOPC系统结构

自定义指令，用硬件逻辑电路实现系统中软件处理耗时多的关键算法，提高了系统的效率。

两颗NiosII CPU分别完成计算，提高了运算能力。双核通过共享OnChip-RAM高速地通讯、传递数据。



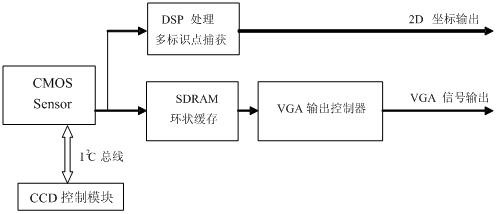

图7  硬件结构2 —— 多标识点捕获模块

由于传感器控制器与VGA控制器以不同的速率在同一块RAM区域进行读写，VGA图像在物体快速移动时，会出现画面跳动的现象

我们修改了IP核，使缓存结构变为环形RAM。当传感器控制器或VGA控制器完成对当前区域的读写时，都可以找到另一块没有被读写的区域进行操作。

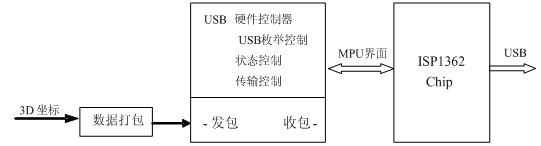

图8   硬件结构3 —— USB输出模块

USB输出3个点的3D坐标，发送到PC机的上位机程序，并以三维立体的形式进行动态展示。而且USB设备支持热插拔，自动识别硬件设备的接入与断开，设备接入后以全自动的方式进行数据获取。

双摄像头定位系统软件流程图如图9所示。我们将标识点配对、双视计算两个算法分离，并使用两颗NiosII CPU分别完成计算。这样在Core2进行双视计算的同时，Core1就开始下一组数据的标识点配对，大大提高了运算能力。双核运行在一片2M SSRAM上不同的内存空间，通过共享OnChip-RAM高速地通讯、传递数据。

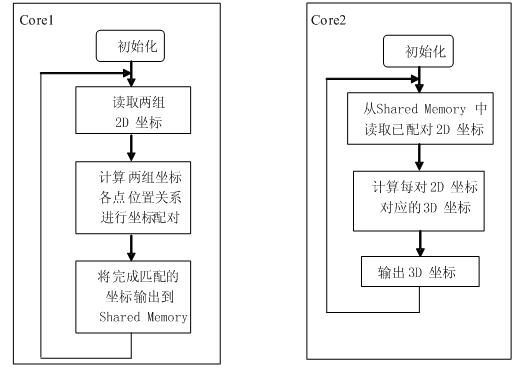

图9   双摄像头定位系统软件流程



(Revision: 2 / 2008-09-14 21:51:50)

5. 设计方法 (Final Project Paper)

       在本系统的设计中，使用两个固定的摄像头，从不同角度对空间中三个的红外LED光点进行拍摄。根据两个摄像影像中各个标识点的平面坐标，进行双视计算，获得光点的空间坐标，即完成了空间特征点的三维定位。

1、自制摄像头

由于本设计使用到两个摄像头，考虑到DE2-70开发板的资源中只可接入一个USB设备，使用USB摄像头不合适。我们将两个扩展口作为摄像头的接口，并且自行设计了印刷电路板,将MT9V022 CMOS传感器接到扩展口。

CMOS传感器与购买的镜头组合成摄像头，传感器将图像数据通过电路板直接传到FPGA中。光经过镜头，由红外滤光片滤出大部分可见光，投影到感光芯片MT9V022上，芯片MT9V022输出图像数据，图像数据经FPGA，最后在VGA显示。根据VGA显示的图像，找出镜头的焦距，并固定好镜头和感光芯片的距离。

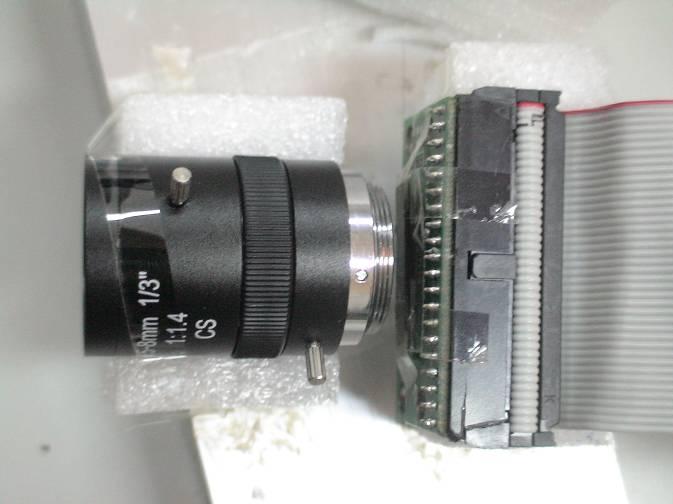

图10   自制摄像头

两个摄像头放置在同一水平线上，安装时微调了感光芯片和镜头的角度，使镜头光轴与CMOS传感器中心对齐，然后将其固定，组成了双目视觉装置，如图11所示。

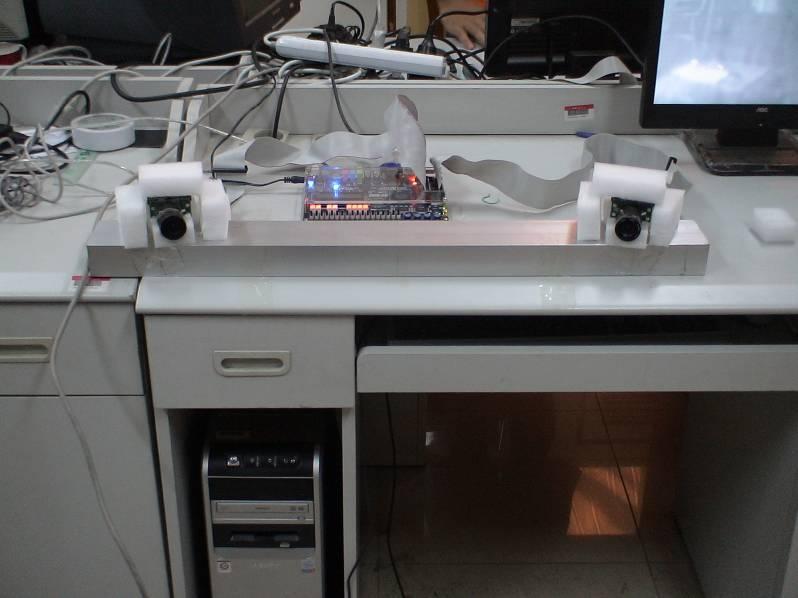

图11   双目视觉装置

2、标识点提取DSP模块

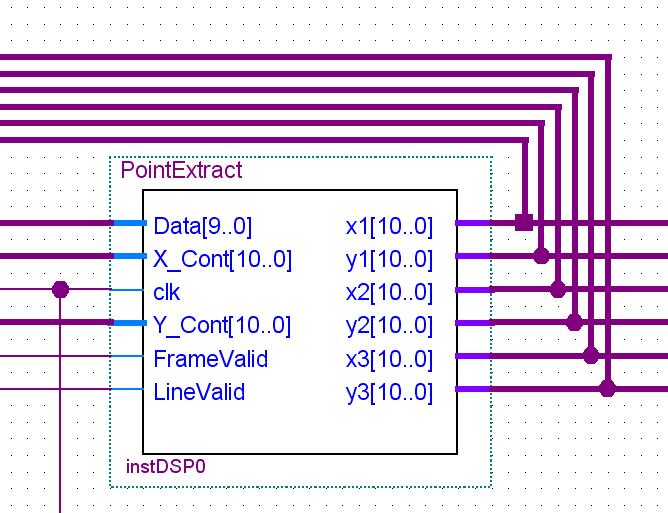

图12   标识点提取DSP模块

标识点提取，就是要使用数字信号处理方法，通过分析CMOS传感器给出的影像信号跟踪影像中的多个标识点，得到它们的平面坐标。本设计中通过设计硬件模块，高速地实现了此项功能，并且能够较稳定地捕捉屏幕中的三个标识点。标识点显示在VGA中，用红点表示，如图13所示。

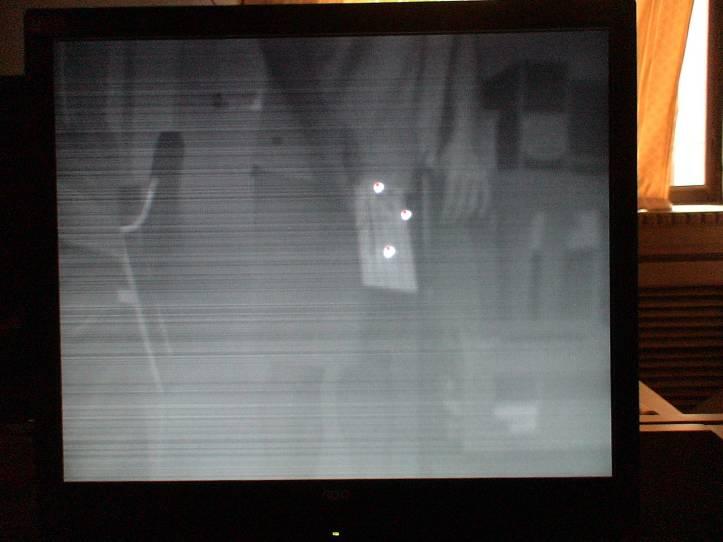

图13   VGA显示各个标志点（经过红外滤光）

此模块采用了图像DSP设计的基本方法，使用3×3的扫描方格窗对单帧图像进行运算处理。不仅通过亮度分析得到了若干个标识点的坐标，而且计算分析使得三个标识点能够比较均匀地分布屏幕之中。不会因为单个标识点过大，而出现找到的三个标识点都处在一个亮斑中的情况。

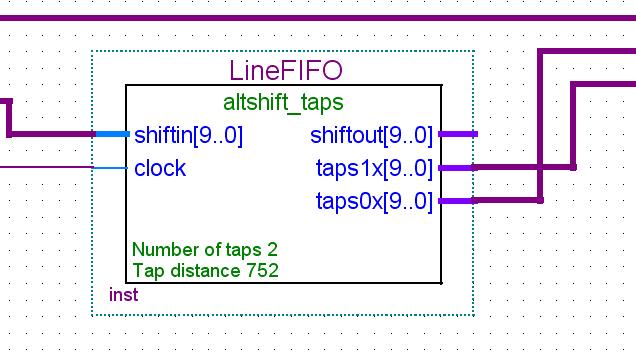

图14   用扫描方格窗对单帧图像的处理

值得称道的是，利用Altera提供的多输出口移位寄存器ip核，生成扫描方格窗这一DSP设计步骤变得十分快捷，是我们能够更专注于处理算法部分的电路设计。电路运行速度25MHz与CMOS传感器像素速率同步，输出信号与传感器的帧信号同步，达到了输出信号速率60Hz的设计要求。

3、双核运算系统

本设计中，SOPC部分承载了复杂算法实现的重要任务。主要算法步骤如下：

(1) 算法步骤

n  标识点配对

在空间中存在3个红外LED光源时，标识点提取模块从每个影像中得到了三个标识点（标识点）坐标。下一步对这6个标识点坐标进行配对，即分析标识点相对位置以及几何关系，将同一实际光源通过不同摄像头所得到的两个坐标配对。

对应代码，main_0.c    MatchPoint();

n  双视计算

双视计算属于计算机视觉所研究的范畴。一般在计算之前，都需要对摄像机装置进行定标。通过记录若干组给定空间位置的特征点在两个摄像头平面上的坐标，拟合出模型参数。

之后就可以根据事先测定的模型参数，利用空间特征点在两个不同位置的摄像机平面的坐标，计算出该标识点的空间坐标。

目前计算的具体实现算法不一。在我们的软件设计中，给出了清晰的算法c语言函数接口Calculate()，可以简单快捷地调试乃至改变当前使用的双视算法。

(2) 关键技术

最初设计NiosII系统时，采用的是一般的单核心解决方案，所有运算由一颗运行在100MHz的NiosII CPU完成。但在实验中，发现由于标识点配对、双视计算包含了极其大量的乘除运算，在使用了硬件乘除法器的情况下，最终数据输出到上位机的速率也仅能达到10～20Hz，与设计要求相差较远。

NiosII系统具有很好的可重构性，SOPC Builder又使得设计的修改变得简单易行。因此我们的设计还具有广阔的升级空间，之后我们使用了以下手段将系统性能大大提高。

n  多核加速处理

在本设计中使用FPGA芯片的CycloneII具有充分的片上逻辑资源，这使得我们多核计算的想法得到了实现的可能。

考虑到标识点配对、双视计算这两个步骤的计算在空间上具有相对的独立性，在时间上，具有先后的顺序，即标识点配对的数据输出为双视计算的数据输入。我们将两个算法分离，并使用两颗NiosII CPU分别完成计算。这样在Core2进行双视计算的同时，Core1就开始下一组数据的标识点配对，大大提高了运算能力。

双核运行在一片2M SSRAM上不同的内存空间，通过共享OnChip-RAM高速地通讯、传递数据。

在双核的方案下，数据输出速率提高到了40Hz左右。

当前Core2对三个特征点进行双视计算。我们设想，如果性能要求提高，这个过程还可以进一步并行化，使用三颗剪裁的NiosII核心分别完成。

在算法复杂、FPGA资源丰富的情况下，采用多核并行的方案，开发成本上远比设计相应硬件模块要低。可以说，正是得益于NiosII这样简单易用的软核处理器，我们才在最短时间内使系统性能倍增。

n  自定义指令

为了进一步提高性能，我们分析了标识点配对的算法。考虑到算法中有很多重复性的复杂运算，编写了功能上对应于该重复运算的VHDL硬件加速模块。在自定义指令、自定义外设、c2h三种方案中，考虑到实现与调试上的难易程度与性能提升比例，我们使用自定义指令的方式，对Core1的标识点配对运算进行加速。

4、修改了SDRAM IP核

       在设计中，SDRAM作为CMOS传感器与VGA信号输出之间的缓存使用。SDRAM的控制器使用了Terasic提供的4-port-sdram IP核。

       在测试中，发现VGA图像在物体快速移动时，会出现画面跳动的现象。这是由于传感器控制器与VGA控制器以不同的速率在同一块RAM区域进行读写导致的。

我们对IP核进行了修改，使缓存结构变为环形RAM。方案如下，使用三块RAM区域A、B、C，每块区域大小为一屏的数据。当传感器控制器或VGA控制器完成对当前区域的读写时，都可以找到另一块没有被读写的区域进行操作。

这样，避免了对缓存同一块区域的同时读写，使画面质量得到提高。

5、纯硬件USB控制器

本设计中，设备以USB Device的形式与PC进行数据通信，使用的USB芯片为isp1362。其控制器模块由我们自己设计，完全以VHDL语言硬件实现。

控制模块为USB_Isp1362_control.vhd

控制器硬件结构为复杂状态机，以中断方式工作。

框架流程为

（1）配置工作状态

（2）配置中断模式

（3）配置端点模式

（4）进入中断处理循环，处理各类中断

l  Setup包处理（枚举过程控制）

l  收包处理

l  发包处理

子模块USB_Isp1362_regAccess.vhd用于按照时序要求，对isp1362内部寄存器进行存取。USB时序图如图15所示。

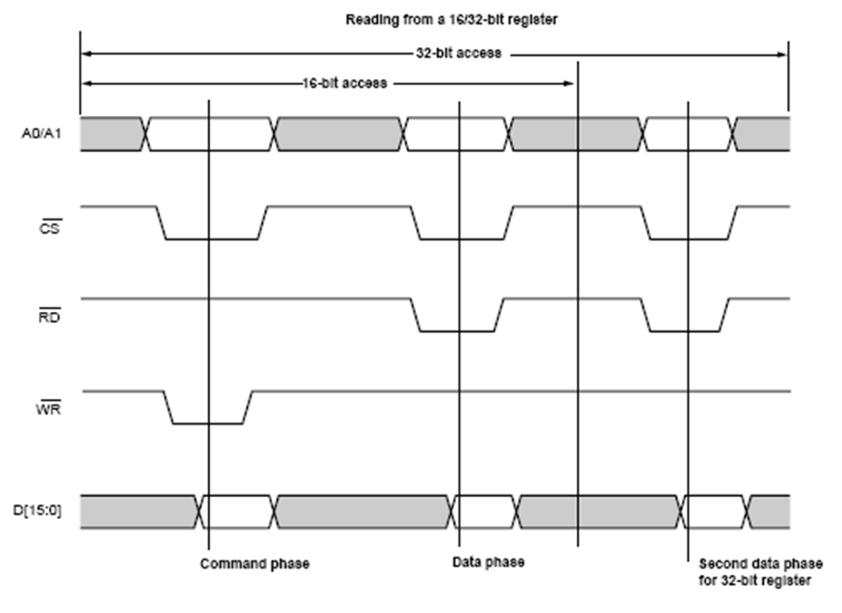

图15   USB时序图

       本USB控制器在CycloneII FPGA上实现了通常MCU的功能，且不依赖于Nios CPU，可以作为IP核在一般的FPGA设计上复用。所设定的USB设备支持两端点收发，达到了USB2.0规范的传输速度。

       在程序下载到FPGA后，连接设备与PC，即可在PC端发现新硬件，安装驱动程序后，就可以与上位机正常工作。

6、上位机

       在设计硬件系统的同时，我们在PC端设计了基于DirectX9的上位机程序。上位机用于接收硬件系统通过USB发送的3个点的3D坐标，并以三维立体的形式进行动态展示，如图16所示，图中的小球表示VGA中的标识点。由此获取的坐标值可用于进一步的应用开发。

支持热插拔。自动识别硬件设备的接入与断开，设备接入后以全自动的方式进行数据获取。控制方式方面，支持完整的视角移动，支持坐标的查看。

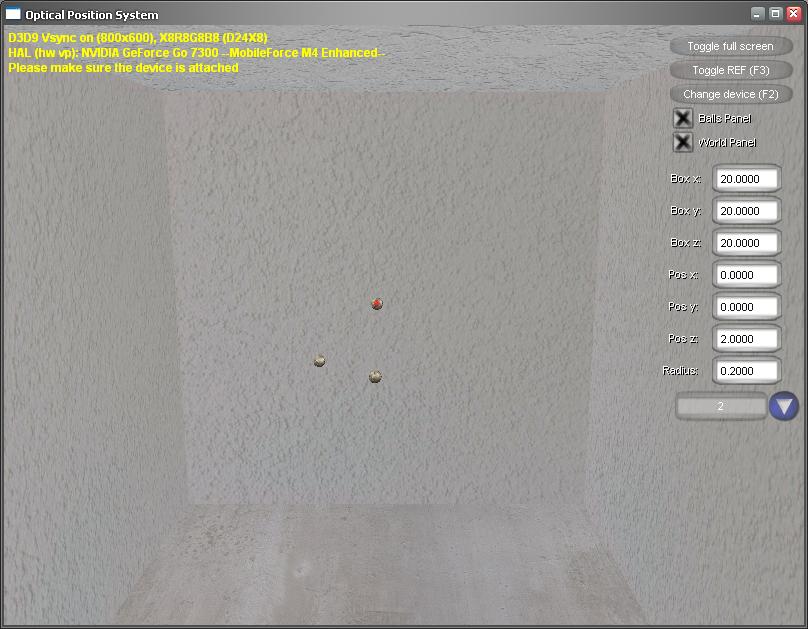

图16   上位机程序界面



(Draft / 2008-09-14 21:37:00)

6. 设计特点 (Preliminary Paper)

1、图像的背景亮度过高会对预置特征光点的提取造成障碍。本设计中利用了红外滤光片，基本上做到只显示红外发光二极管，避免了干扰，提高了精度。

2、图像标识点提取处理采用硬件实现，能够提高处理的速度。相对纯软件实现的解决方案而言，能够提供更高的帧率，使得输出更流畅。

3、CycloneII提供了大量逻辑单元资源，使得本设计能够并行处理双摄像头采集的两个视频流。避免了共用处理模块而导致的各种冲突问题，也提高了性能。

4、硬件对外提供了直接的VGA输出，以监控标识点提取模块的性能。

5、以硬件方式实现了USB控制器。通过USB接口，以即插即用的方式实现了与计算机的通讯。能够向计算机输出计算出的空间定位坐标信息。

         6、采用双核处理，双核之间的通信通过OnChip-RAM作为缓存，大大提高了系统的运行能力。

7、自定义指令的应用，用硬件逻辑电路实现系统中软件处理耗时多的关键算法，大大提高了系统的效率。

8、与计算机的通讯，使得本设计在功能方面具有了很高的扩展性。根据硬件输出的结果，在计算机上进行再开发，可以得到很多种不同的应用。



(Revision: 4 / 2008-09-14 21:11:49)

7. 总结 (Final Project Paper)

我们本次设计作品利用SOPC较好的完成了系统的设计任务，实现了双视算法开发硬件平台的功能。在具体的双视算法的方面上，效果还有缺陷，我们还需要努力。

我们较好的完成了系统的设计任务，SOPC设计方面，我们使用了多Nios软核处理器作为计算核心，并完成了内核之间数据的通讯，在芯片上实现了自定义指令对程序的加速。自制了采样率达50-60fps的高帧率图像传感器，保证了运动轨迹的实时捕获。我们设计了CMOS传感器控制与信号接收模块，对于收到的图像信号使用了DSP设计方法进行多标识点提取。在图像的输出方面使用并修改了Terasic SDRAM IP核，引入了环形RAM缓存结构。与此同时，自行设计了纯硬件的USB控制器，独立于CPU进行数据包的处理与收发。定制了PC端的USB驱动程序，并通过USB与所编写的上位机程序成功通讯。最终完成了系统的软硬件设计。

作为刚刚完成数字电路课程的本科生，Quartus与SOPC Builder简介明了的界面与方便实用的功能给了我们很深的印象，也让我们很快的上手并作出自己的设计。设计过程中，我们学到了很多Nios的应用，应用都大大提高设计的效率和程序运行的速度。

此次设计过程中， SOPC Builder的高度集成性以及Nios IDE软件集成开发环境的稳定性，使系统调试起来非常方便。

最后，我们参赛小组很感谢Altera公司为提供这次机会，在学习中开阔了视野，锻炼了我们的动手能力。



(Draft / 2008-09-14 21:13:43)
